Hukx 産業用熱流センサー

プロセス制御・緊急対応・断熱評価向けセンサー

Hukx は、熱伝達および熱関連量の計測を専門としています。これまで多くの産業プロジェクト向けに、独自設計のセンサーを提供してきました。当社の実績は、石炭焚きボイラー、流動層炉、太陽光集光装置、洋上フレアシステムなど、多様な環境に及びます。従来の温度ベースのモニタリングに比べ、熱流センサーを使用することで、プロセスの状態や材料の挙動をより深く理解でき、プロセス制御や緊急対応において、より迅速な判断につながることが多くあります。

はじめに

Hukx は熱流センサー分野のマーケットリーダーとして、産業環境で使用される専用センサーおよびシステムを幅広く提供しています。産業用途向けの当社計測機器は、多くの場合、お客様との密接な協力のもとで設計されています。本資料では、産業アプリケーションにおける熱流測定の利点と、標準品およびカスタム品を含む推奨センサーについて簡潔にご紹介します。特定の用途についてご相談がありましたら、ぜひお気軽にお問い合わせください。

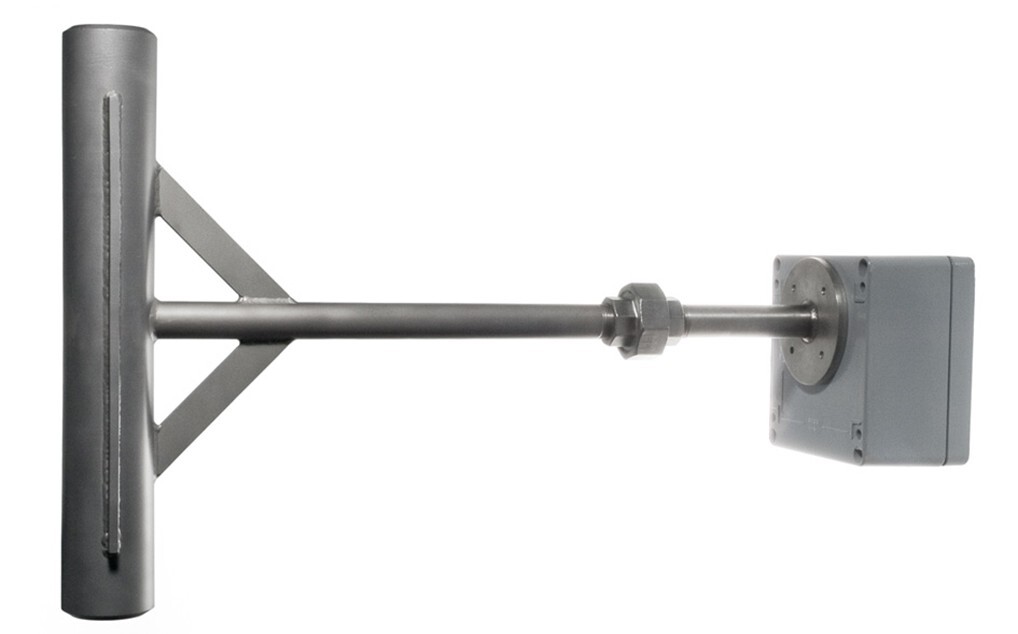

CBW01 sensor for detection of fouling on walls of pipes or tubes — 図1　配管やチューブの内壁に付着する汚れを検知する CBW01 センサー

プロセス制御と緊急対応

多くの産業システムは温度測定に依存していますが、熱流測定を組み合わせることで、より多くの情報が得られます。温度変化は通常、熱流の変化と同時に発生します。両方を測定することで、プロセス内部で何が起きているのかをより正確に把握できます。

また、熱流は温度変化よりも早く検出できることが多く、これによりプロセス制御の精度向上や、緊急時の迅速な対応といった大きなメリットが得られます。

適用例

石炭焚きボイラー：炉壁に取り付けたセンサーで熱流と表面温度を測定します。熱流センサーはボイラーのファウリング（汚れ付着）検知に使用され、表面温度はチューブ寿命の予測評価に役立ちます。
産業用断熱材の評価：断熱材パッケージの熱流と温度差を測定し、その性能を検証します。
太陽光集光装置：センサーがボイラー表面に集光された太陽放射を測定します。この測定により、ミラーの性能評価が可能となり、熱流が許容範囲を外れた場合にはアラームを発報します。

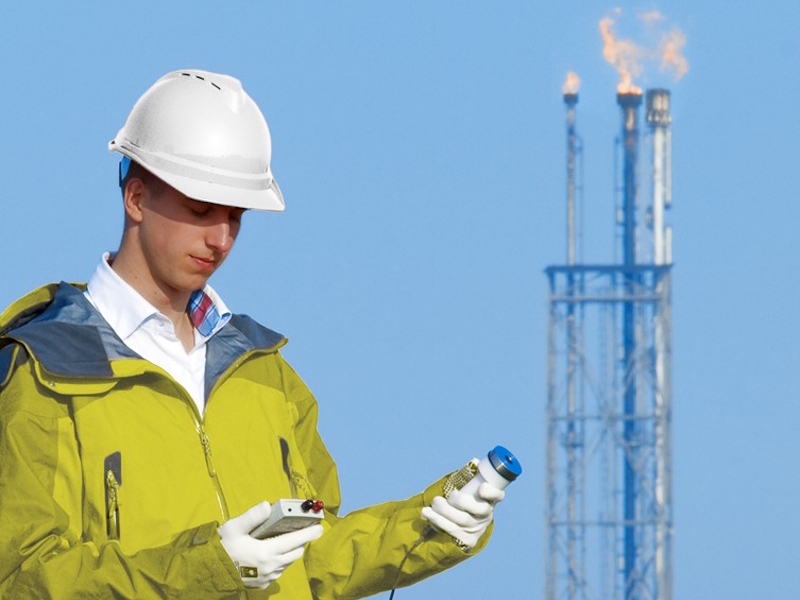

フレアシステム：フレア放射センサーは安全システムの一部として、人員や設備が受ける熱負荷レベルを測定します。
流動層炉、コーカー、蒸留塔：外装（シェル）に取り付けた熱流センサーがプロセス状態を監視し、堆積物の形成を検知します。この情報をもとに、適切なタイミングでメンテナンスを計画できます。

断熱材の評価

熱流センサーを使用することで、断熱材の実際の性能を分析できます。評価には、2点の温度と熱流を測定する必要があります。これらのデータを数日間など一定期間にわたって平均化することで、断熱材の性能をより正確に把握できます。

表1　産業用途における Hukx の対応能力

HUKX 産業用熱流センサー
適用分野	目的	コメント

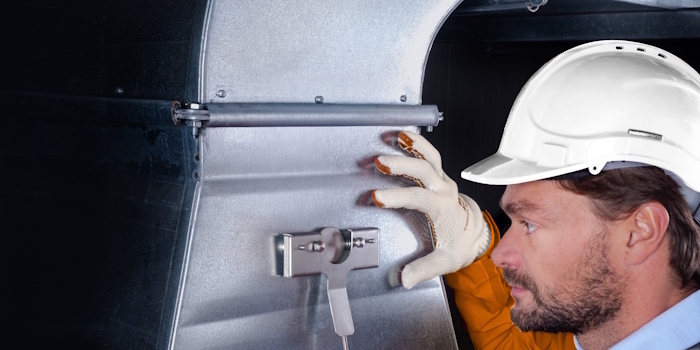

炉、ボイラー、流動層炉、蒸留塔、オーブンなどの産業設備	熱挙動の検証産業設備（例：アルミ精錬セルの外装）における熱流および表面温度のトレンド監視や比較測定を行います。	センサーモデル：IHF01 / IHF02 熱流と表面温度を測定可能。使用温度は最大 900°C。 IHF02 は IHF01 の 25 倍の高感度モデルです。 ATEX 認証はオプションで追加可能。
火炎研究	高熱流の測定および高強度火炎の評価	センサーモデル：HFS01 金属およびセラミックで構成された非常に堅牢な構造を持ち、ボディとセンサーは水冷式です。
石炭焚きボイラー	蒸気管の熱流測定ファウリング（汚れ付着）の検知スートブロワー制御チューブ寿命の評価火炎位置の監視	センサーモデル：CBW01 蒸気管に取り付けて使用 ASME、CE、EN、PED、IBR に準拠した認証取得済み
LNG タンカー	断熱性能の評価産業用断熱材の研究および改良	センサーモデル：HFP03 / FHF05 シリーズ断熱材上に設置して使用し、高精度な温度差測定と組み合わせることで評価を行います。詳細は当社システム TRSYS20 をご参照ください。
太陽光集光装置	蒸気管の熱流測定高集光太陽放射（800 倍直達日射）の研究ミラー性能のモニタリングシステム安全性：熱流オーバーレンジの監視	センサーモデル：CBW01 ASTM 規格に基づく認証最大 700 × 10³ W/m² の熱流に対応
フレアシステム	フレア熱流の測定作業員の安全確保設備の安全性向上	センサーモデル：HF02 センサー本体に EN（EEx i）認証を付属常に他の意思決定支援システムと組み合わせて使用
流動層炉コーカー（コーキング装置）蒸留塔	シェル部の熱流測定高精度なプロセス監視堆積物形成のモニタリングメンテナンス計画の最適化	センサーモデル：HF05 / FHF06 典型的な設置位置は、容器外壁（シェル）部長期熱流・温度・気象パラメータを組み合わせたモニタリングに対応・ATEX 認証取得
