HIOKI LR8432 試験レポート
HIOKI 熱流ロガー LR8432 と Hukx 熱流＋温度センサーの併用

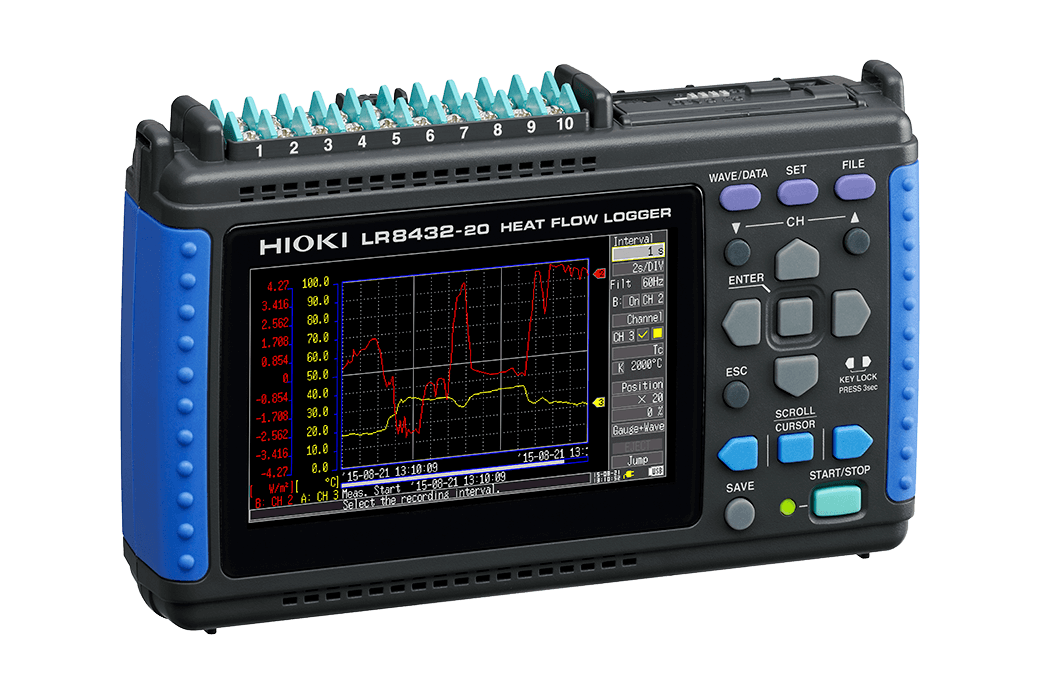

HIOKI の熱流ロガーは使いやすく、最大 10 チャンネルまで測定でき、熱流・電圧・温度のデータを同時に表示できる。 当社のテストでは、最新の FHF センサーが HIOKI LR8432 データロガーと非常に高い互換性を持つことが確認された。
FHF センサーは多用途で、温度センサーを内蔵し、熱伝導率依存性を低減するためのサーマルスプレッダを備え、–70 ～ +120°C の温度範囲で使用できる。 熱流と温度を組み合わせて測定することで、システムの熱挙動をより包括的に把握できる。
はじめに
Hukx は、熱流および温度測定用の幅広いセンサーを提供している。 サーモパイル式熱流センサーと熱電対式温度センサーはいずれもパッシブセンサーであり、電源を必要としない。
試験の結論
FHF05 シリーズなど、合計 5 個の FHF センサーを HIOKI LR8432 に直接接続できる。 熱流（W/m²）は、熱流センサーの出力である微小電圧を、その感度で割ることで算出される。 感度値はセンサーに付属する証明書に記載されており、データロガーに直接入力して設定することができる。
仕様
表1には、Hukx FHF05 シリーズと併用した場合の Hioki LR8432 の主要仕様がまとめられている。 最終的なソリューションの確認については、Hukx までお問い合わせいただきたい。
表1 Hukx FHF05 シリーズ使用時の Hioki LR8432 の主要仕様
| LR8432 | |
| 入力チャンネル数 | 10 |
| 温度 | y |
| 熱流 | y |
| 電圧測定精度 | 0.1 x 10-6 V |
| FHF05 使用時の推定熱流分解能 | 0.01 W/m² |
| 温度測定精度 | ± 0.8 °C |
| ワイヤレス／Bluetooth | n |
| バッテリー駆動 | y |
はじめに
このガイドでは、センサーをデータロガーに接続し、基本的な操作を始めるための手順をご紹介します。 より詳しい情報については、当社ウェブサイトのセンサーマニュアル、または Hioki のユーザーブローシャをご覧ください。
また、熱流の基礎や、放射と対流の分離について手早く学びたい方は、Hukx の YouTube チャンネルもぜひご活用ください。
使用前の準備
- ご使用の前に、内蔵バッテリーパックを約 2.5 時間充電するか、AC アダプターをご利用ください。
Step 1
FHF05 シリーズの推奨配線
- Ch 1 +：赤（熱流＋）
- Ch 1 -：黒（熱流−）
- Ch 2 +：熱電対 Type T（＋）
- Ch 2 -：熱電対 Type T（−）
チャンネル 5〜10 には、さらに 4 個の FHF センサーを接続できます。
Step 2
測定条件の設定
- 実験の目的を明確にします。
- 熱流センサーの出力範囲（単位：×10⁻⁶ V）を設定し、データロガーに入力します。

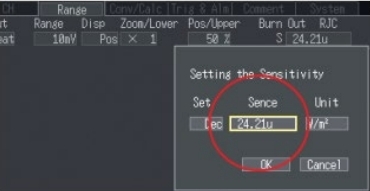

- Ch 1 の入力タイプを「heat」に設定し、熱流センサーの感度を入力します。
- Ch 2 の入力タイプを「Tc」に設定し、温度測定用に Type T を選択します。
- 複数のセンサーを使用する場合は、同じ手順を繰り返します。
Step 3
測定を開始する
- スタートボタンを押して測定を開始します。

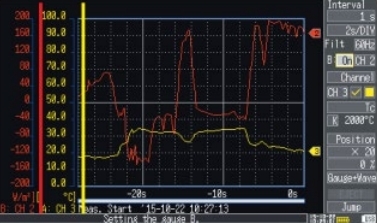

- 熱流と温度が同じ画面上に同時表示されます。
- 必要に応じて、表示設定を調整して見やすさを最適化してください。
Step 4
データの保存方法
- USB フラッシュドライブ
- パソコンとの USB 接続
- CF カード
推奨される用途

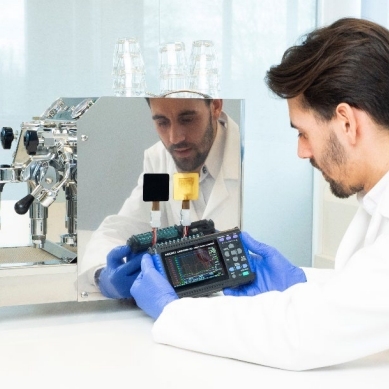

熱流＋温度センサーとデータロガーは、温度変化の原因を分析するために使用されます。 FHF05 シリーズの 5 モデルは、汎用的な熱流測定に適したセンサーで、より大きな試験システムや計測システムの一部として広く利用されています。 また、CFD（数値流体解析）シミュレーションの検証用途にも活用されています。
Hioki データロガー LR8450 と FHF05 シリーズの活用例については、バッテリー・EV の熱マネジメントに関するページもぜひご覧ください。
